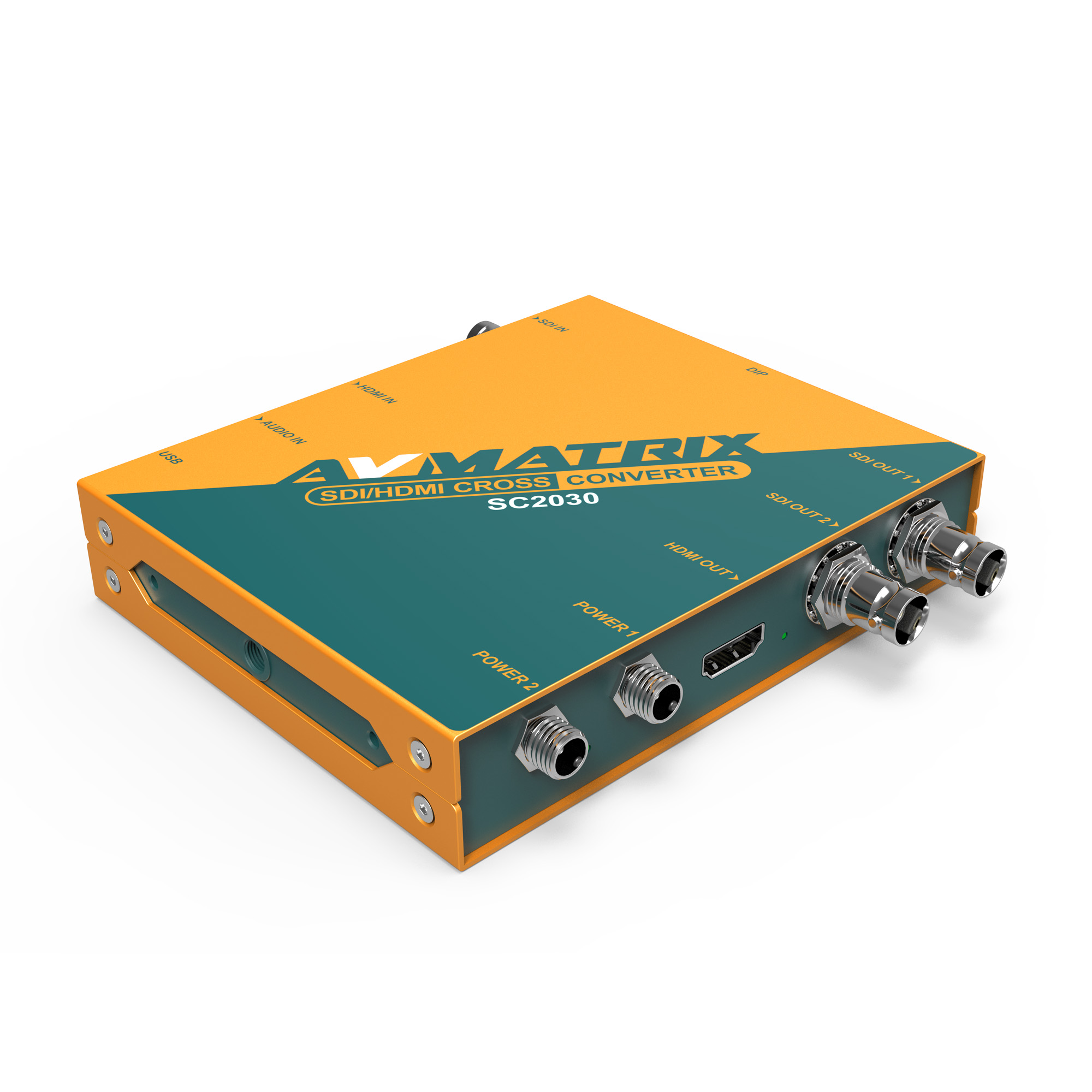

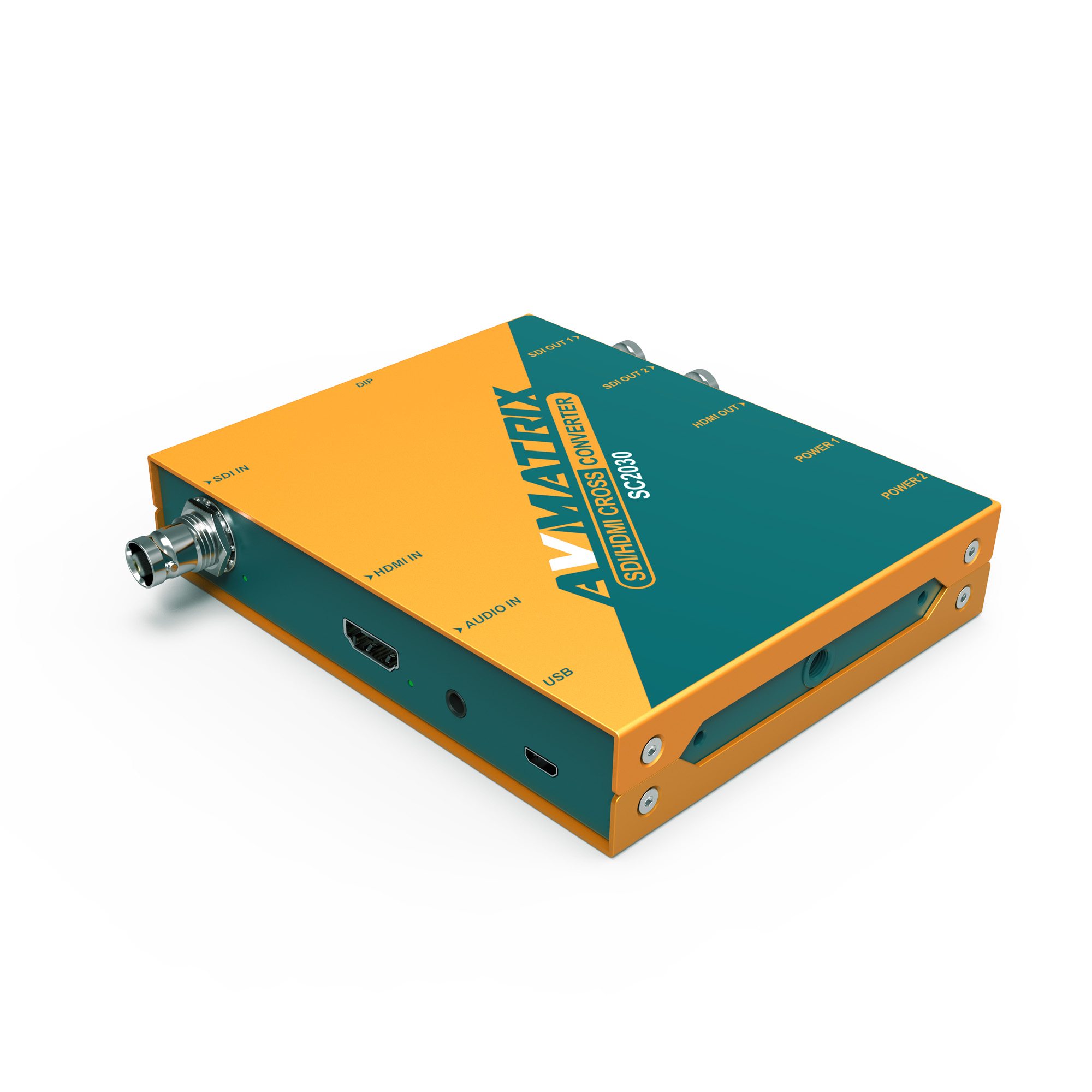

HDMI/SDI 交叉变频转换器-SC2030

SC2030
模拟音频嵌入/SDI|HDMI互换/格式变频
SDI/HDMI交叉变频转换器


产品参数及接口:

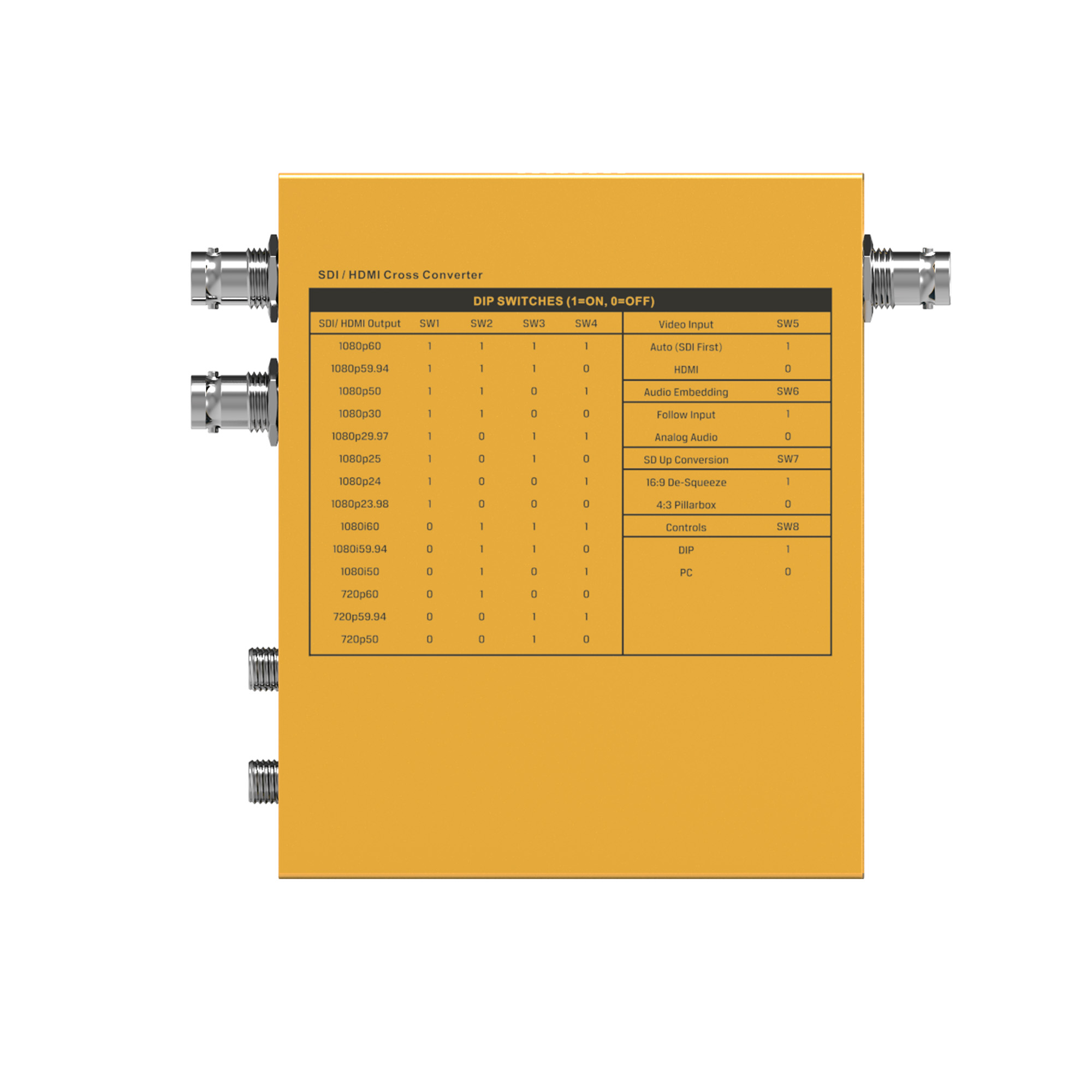

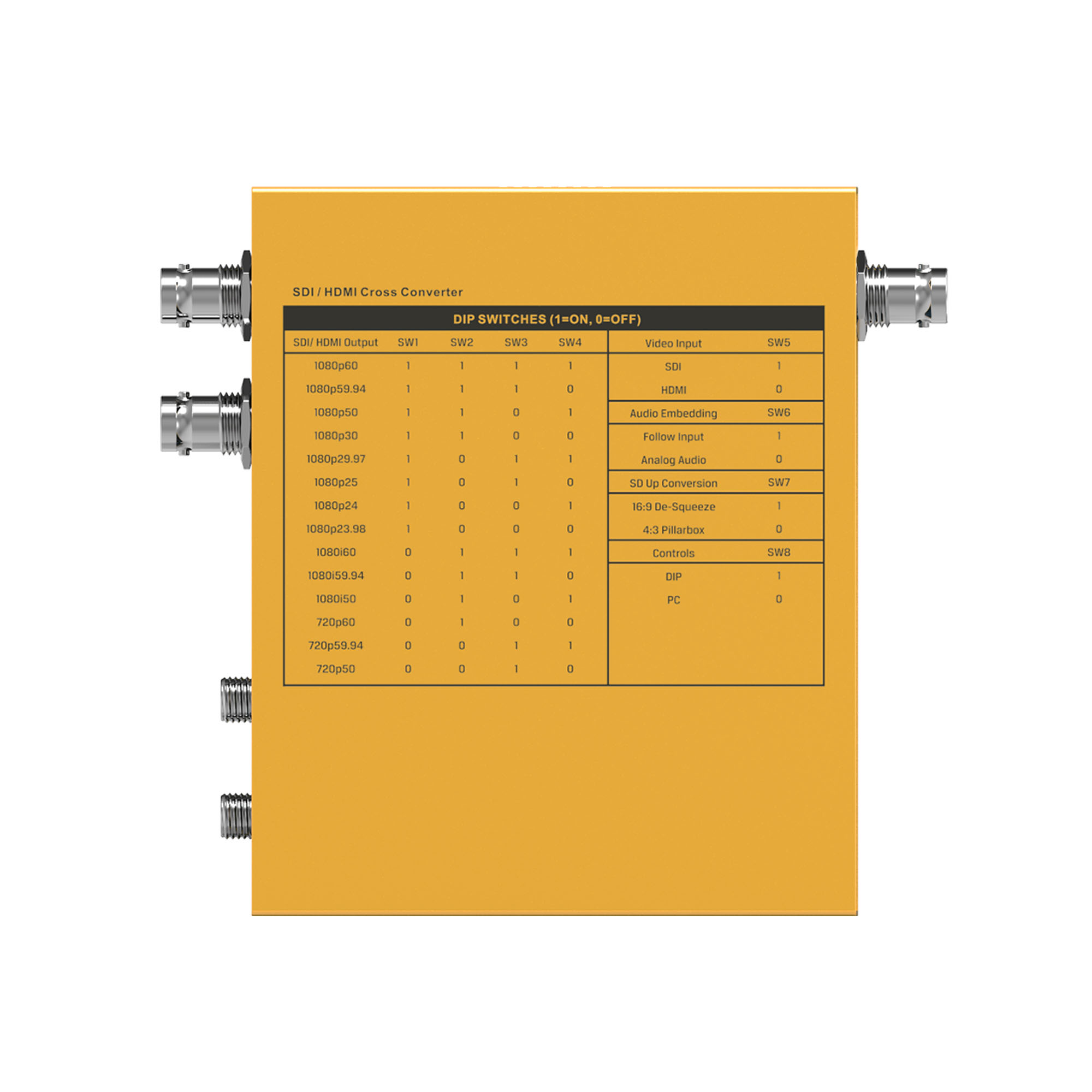

拨码表功能:

SDI/HDMI交叉转换器的拨码开关提供以下设置(1=ON,0=OFF):

1.DIP SW 1-4 - SDI/HDMI 输出格式

设置开关,实现输出的上下比例调整和帧率转换。



2.DIP SW 5视频输入

设置开关,选择视频输入源:

当设置为1时,自动选择一路SDI或HDMI输入;SDI和HDMI同时连接时,默认SDI优先输入。

当设置为0时,强制选取HDMI作为输入。

3.DIP SW 6 音频嵌入

设置开关,输入SDI/HDMI内嵌音频或加嵌模拟音频:

当设置为1时,输出视频的音频为 HDMI/SDI 内嵌音频。

当设置为0时,输出视频的音频为 HDMI/SDI 内嵌音频加嵌模拟音频。

4.DIP SW 7 - SD 向上转换

设置开关,缩放SD 格式视频宽、高比例:

当设置为1时,画面左右拉伸至16:9。

当设置为0时,保持原比例,左右各有黑边。

5.DIP SW 8- 控制

设置开关,选择拨码控制或PC软件控制。

当设置为1时,拨码进行控制。

当设置为0时,连接 USB用电脑控制软件进行控制。



支架安装示意图:

包装配备两个可拆卸的安装支架,用于墙面安装,方便灵活,支架安装示意图如下。









产品系列

PRODUCT SERIES

现价:
¥ 1180.00
数量:
加入购物车
浏览量:0
收藏
格式互换 模拟音频嵌入
